最近気になる用語　209 デマンド監視

　 高圧または特別高圧受電の工場，ビルなどでは，電力会社が30 分最大需要電力計の組込まれた電力計を受電設備に 取付け，需要家の電気使用量を計測している．30 分最大需要電力計は，毎時ごと0 分～ 30 分，30 分～ 60 分の30 分間， 電気使用量を計測し，平均使用電力（kW）を算出する．ここで求めた平均使用電力を30 分デマンド値という．
　デマンド監視とは，電力会社が設置している30 分最大需要電力計の上流で電気使用量を監視し，一時的に発生する 最大電力値を事前に予測することである．
　30 分最大需要電力計は1 ヶ月の中で最大値を記憶し表示している．この1 ヶ月の計量期間の中で最大の30 分デマン ド値が，その月の最大需要電力（デマンド値）になる．最大需要電力（デマンド値）を常時監視し，目標値を超えない ようにする装置がデマンド監視装置である．

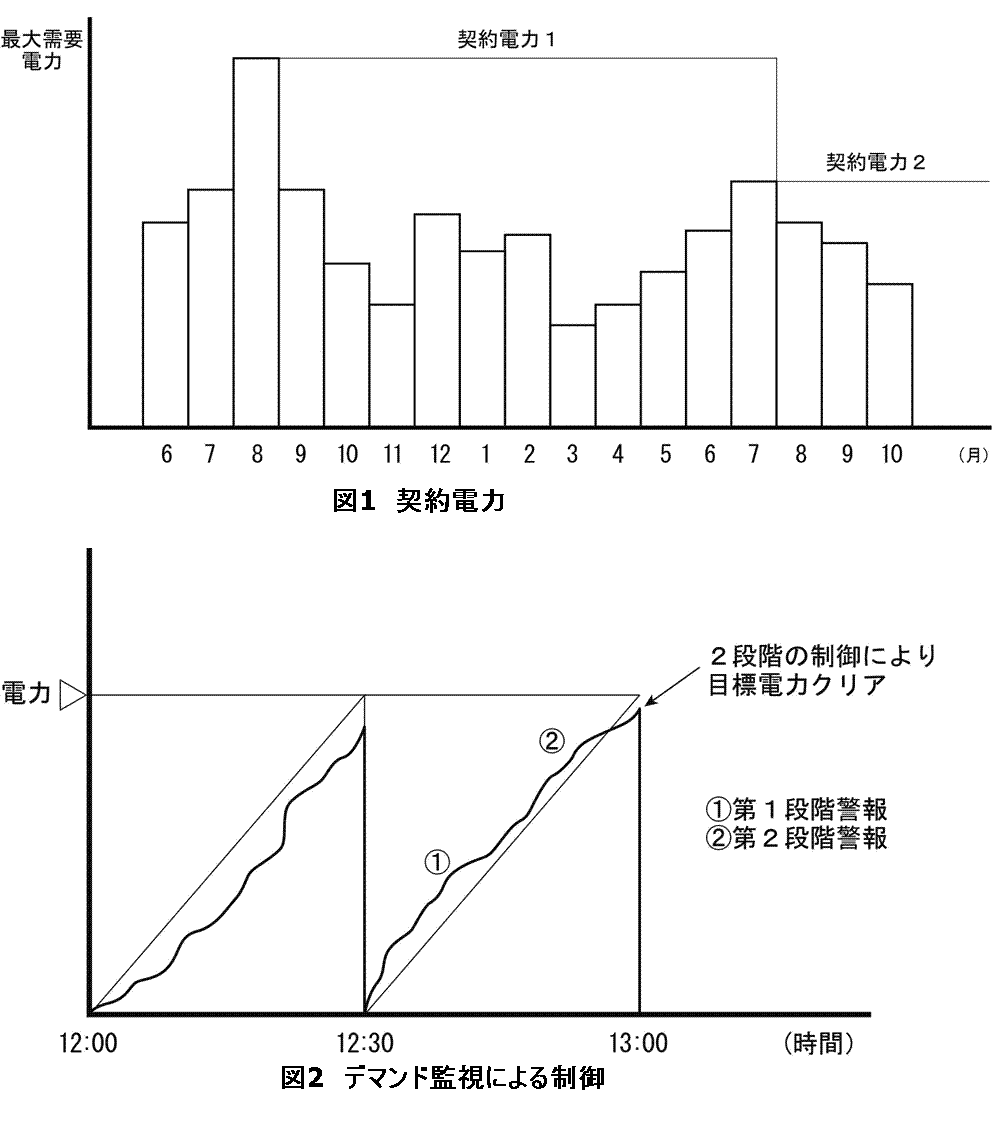

　前記のとおり，30 分デマンドの最大値が1 ヶ月間の最大値として扱われるため，日々，節電に対応していても，1 回 30 分デマンドが大きな値を示した場合，1 ヶ月間その電力を使用したと見なされる．また図１に示すとおり，電力の基 本料金は，その月以前の過去11 ヶ月間における最大需要電力で決まる．わずか30 分間大きな電力を使用したことで， 1 年間の基本料金に跳ね返ってくる．このような意味で，デマンド監視装置は非常に重要な役割を担う．本来，基本料 金を抑制するための装置であるが，今夏15 ％電力削減が実施されている東北・関東では，目標値の変更などを行い， 電力削減に対し，重要な働きをしている．
　デマンド監視装置は，制御対象機器の直接制御，無線LAN による情報発信，データ管理，携帯電話への通報など， 機能も豊富である．個人単位への通報は，事務所の一斉消灯，空調機の設定温度の変更（または停止）などが容易に 行える．
　図２にデマンド監視装置の動作を示す．起点と目標値を直 線で結んだグラフで，電力が直線より下部を推移してくれれ ば，30 分デマンド値に対する制御を行う必要はない．直線 の上部を推移する場合は，なんらかの制御を行わなければ， 目標値を超えてしまう可能性がある．このように，監視開始 時に平均値を超えそうな場合は，デマンド監視装置より電力 オーバーを回避するための警報が段階的に発報される．
　空調に電気式ターボ冷凍機を使用しているビルにおいては， 1 段階目の警報でターボ冷凍機の容量を絞って（たとえば主 電動機定格電流の70 ％で運転），デマンド制御を行うことが 多くある．そのため，最近のターボ冷凍機は，デマンド制御 信号を受けて容量を絞る機能を標準装備している製品が多い．
　この状態で，電力削減が不十分な場合，2 段階目の警報で さらに容量を絞る．冷凍機を停止させる設計のものもある． 今後，電力削減の範囲が広がると，ターボ冷凍機のみならず， デマンド信号で冷凍機の容量を絞って，冷却水ポンプの回転 数を下げ，電力削減を行うなど，冷凍設備がデマンド監視に 対応する内容はいろいろ考えられる．
参考：関西電気保安協会ホームページ

---
